| Catalytic Combustion | | |
|
|
有机废气催化净化装置在催化剂的作用下，使有机废气在着火电温度以下，进行激烈的氧化燃烧，称催化燃烧；通过燃烧，将有机有害废气
转化为无机无害气体的一种环保设备。
该设备在国内外已广泛使用，具有自控程度高，余热可利用，性能稳定、安全可靠、体积小、重量轻、操作简便、净化效果好等优点。
|
|

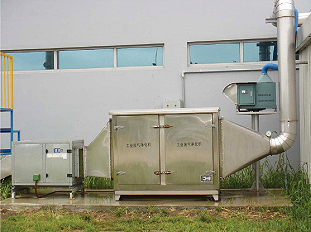

催燃烧净化器
|
|
|
|
|
|

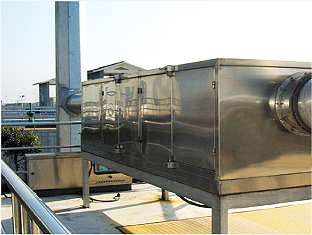

催燃烧净化器
|

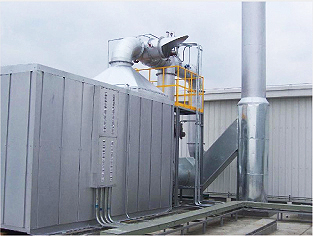

催燃烧净化器
|
| 催化燃烧系统流程图 |
|
|
1.风机
2.排放管
3.抽风管
4.旁通管
5.排放管
6.旁通阀
7.新鲜空气补给阀
8.除尘阻火器
9.温控探头
10.超温超压防爆口
11.催化净化装置 |
| 催化燃烧器性能参数： |
|
| 型号 |
CH-30 |
CH-50 |
CH-100 |
CH-150 |
CH-200 |
CH-300 |
CH-400 |
CH-500 |
| 处理废气(M3/h) |
300 |
500 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
| 启动功率(kw) |
16.5 |
19.5 |
30 |
37.5 |
42.5 |
57 |
63 |
69 |
| 工作温度(℃) |
≥200℃ |
| 废气种类 |
三苯、酮、酯、酚、醚、醛、烷等 |
| 废气浓度(mg/m3) |
＜6000mg/m3 |
| 净化效果 |
达到排放标准 |
| 阻力消耗(Pa) |
≤1800 |
| 重量(Kg) |
850 |
1100 |
1600 |
2000 |
2300 |
3200 |
3800 |
4300 |
设备
外形
尺寸
mm |
主机
(mm) |
长(mm) |
850 |
1000 |
1050 |
1150 |
1350 |
1500 |
1650 |
1750 |
| 宽(mm) |
760 |
880 |
1060 |
950 |
1160 |
1270 |
1380 |
1460 |
| 高(mm) |
1400 |
1580 |
1650 |
1730 |
1710 |
1840 |
2050 |
2180 |
电控柜
(mm) |
长(mm) |
700 |
700 |
| 宽(mm) |
440 |
450 |
| 高(mm) |
1400 |
1800 |
|
